Die Montage von Bambusdielen auf einer Aluminium-Unterkonstruktion.

Allgemeine Hinweise

AMBOOO Bambus-Terrassendielen sind speziell für den dauerhaft bewitterten Außenbereich entwickelt und eignen sich ideal für Terrassen, Balkone und Dachterrassen. Das Material lässt sich ähnlich wie Holz bearbeiten. Aufgrund seiner hohen Dichte empfehlen wir jedoch den Einsatz von Werkzeugen für Harthölzer. Bambus ist härter als Eiche und stellt daher höhere Anforderungen an Sägeblätter und Bohrer.

Wichtiger Hinweis:

AMBOOO Terrassendielen und Unterkonstruktionen sind nicht als statisch tragende Bauteile zugelassen. Bei absturzgefährdeten Flächen ist deshalb eine tragende Unterkonstruktion mit geeignetem Durchtrittsschutz erforderlich.

Vorschriften und Planung

Vor Beginn der Arbeiten sind sämtliche örtlichen Bauvorschriften sowie die geltenden technischen Regelwerke zu beachten. Dazu gehören beispielsweise:

• Fachregeln 02 BDZ

• Anwendungsempfehlungen für Balkon- und Terrassenbeläge (GD Holz)


Verlegerichtung der Terrassendielen

Die Terrassendielen müssen grundsätzlich parallel zur Hauswand verlegt werden. Eine Verlegung quer zur Hauswand ist nicht zulässig.

Die richtige Unterkonstruktion

Eine fachgerecht ausgeführte Unterkonstruktion bildet die Grundlage jeder langlebigen Bambusterrasse.

Sie erfüllt mehrere wichtige Aufgaben:

• sorgt für die notwendige Tragfähigkeit

• gewährleistet eine ausreichende Hinterlüftung

• schützt die Konstruktion dauerhaft vor Feuchtigkeit

• erhöht die Lebensdauer der gesamten Terrasse


Werkzeuge zum Bearbeiten der Bambusdielen

Zum Sägen empfehlen wir hartmetallbestückte Kreissägeblätter. Zum Bohren sollten Metallbohrer verwendet werden. Werden Terrassendielen in der Länge oder Breite gekürzt, müssen sämtliche Schnittkanten anschließend

1. mit Bambus-Pflegeöl behandelt und

2. anschließend mit dem AMBOOO-Stirnkantenwachs versiegelt werden.


Dadurch wird das Eindringen von Feuchtigkeit verhindert.

Das Fundament

Vor jeder Terrassenmontage muss zunächst ein tragfähiges Fundament hergestellt werden. Je nach Einbausituation kommen beispielsweise folgende Untergründe infrage:

• Betonplatten

• Betonfundamente

• vorhandene Steinterrassen

• verdichtete Schotterflächen

• Splittbett

• Gelände mit Gefälle

• Rasenflächen (nach entsprechender Vorbereitung)


Die Wahl des richtigen Fundaments entscheidet maßgeblich über die Lebensdauer der gesamten Terrasse.

Lose Untergründe wie Sand oder Kies sind nicht ausreichend tragfähig und müssen entsprechend vorbereitet werden.Wir empfehlen, den Bereich zunächst auszukoffern, anschließend mit Schotter oder Splitt aufzufüllen und sorgfältig zu verdichten. Betonplatten ab einer Größe von 30 × 30 cm eignen sich hervorragend als Auflager für die Unterkonstruktion.

Staunässe vermeiden

Damit die Unterkonstruktion dauerhaft trocken bleibt, muss der Untergrund wasserdurchlässig aufgebaut werden. Ideal ist beispielsweise eine Tragschicht aus Kies oder Schotter mit ausreichendem Gefälle. Niederschlagswasser muss jederzeit schnell abfließen oder vollständig versickern können. Nur so werden Feuchtigkeitsschäden an Unterkonstruktion und Terrassenbelag dauerhaft vermieden.

Wurzelvlies verlegen

Zum Abschluss empfehlen wir das Verlegen eines hochwertigen Wurzelvlieses. Es verhindert zuverlässig den Bewuchs durch Unkraut und reduziert den Pflegeaufwand dauerhaft.

Es werden zwei Aluminium-Unterkonstruktionsvarianten angeboten. Die Standard Variante 40x40x2200 mm und die Variante mit dem Maß 35x23x2200 mm. Dieses Terrassen Unterkonstruktionssystem wurde speziell für eine universelle, einfache und sehr schnelle Montage von Terrassen entwickelt.

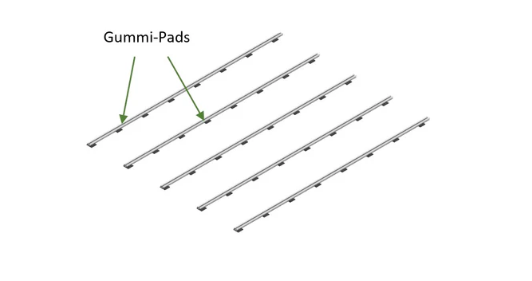

Nachdem der Untergrund entsprechen der o.g. aufgeführten Beschreibung vorbereitet wurde, werden die Gummipads verteilt. Die Pads dienen als Auflage für die Alustreben und sorgen für eine bessere Hinterlüftung und für eine Trittschalldämmung. Der Abstand in dem die Pads verlegt werden sollte, beträgt 30cm bei der 35x23mm Variante und 50cm bei der 40x40mm Variante. Der Achsabstand der Profile selbst sollte max. 40cm betragen.

Die kleinen Aluminium-Unterkonstruktion 35x23mm muss mit einem Dübel oder einer Schraube mit dem Boden befestigt werden und mit einem Stahlbohrer im geeigneten Durchmesser durchbohrt werden.  Durch das Verankern im Boden sind keine Queraussteifungen notwendig. Das Bohren in z.B. einen Betonboden, Fliesenboden oder andere Materialien erfolgt immer auf eigene Gefahr. Alternativ kann hier auch mit einem Winkel, der an die UK und dem Untergrund montiert wird, gearbeitet werden.

⚠️ Hinweis: Die kleinen Aluminium- Unterkonstruktion 35x23mm, muss aufliegen und darf nicht aufgeständert werden, es dürfen keine Abstände freitragend überbrückt werden. Die schmale Seite des Alu-Profils zeugt nach unten.

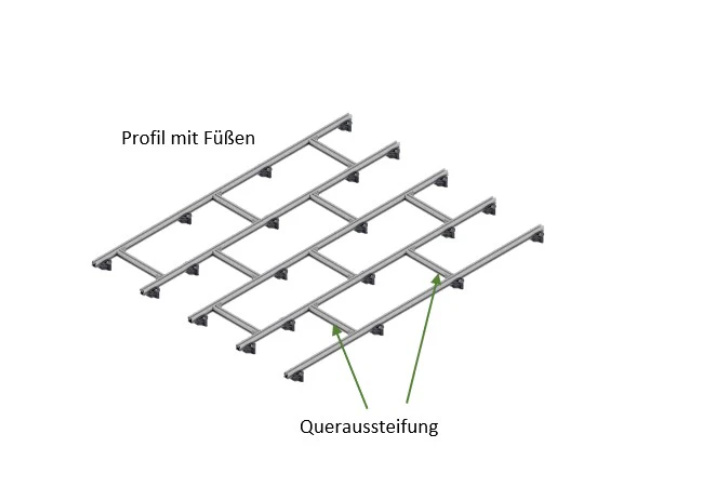

Bei der Aluminium-Unterkonstruktion mit den Maßen 40x40mm kann auf die Verbindung mit dem Untergrund verzichtet werden, wenn alternativ eine entsprechende Queraussteifung erfolgt oder eine Rahmenkonstruktion erstellt wird. Bei der 40x40mm Aluminium-Unterkonstruktion, dürfen die Abstände der Auflagepunkte nicht größer als 50 cm sein, bei größeren Belastungen muss der Abstand reduziert werden.

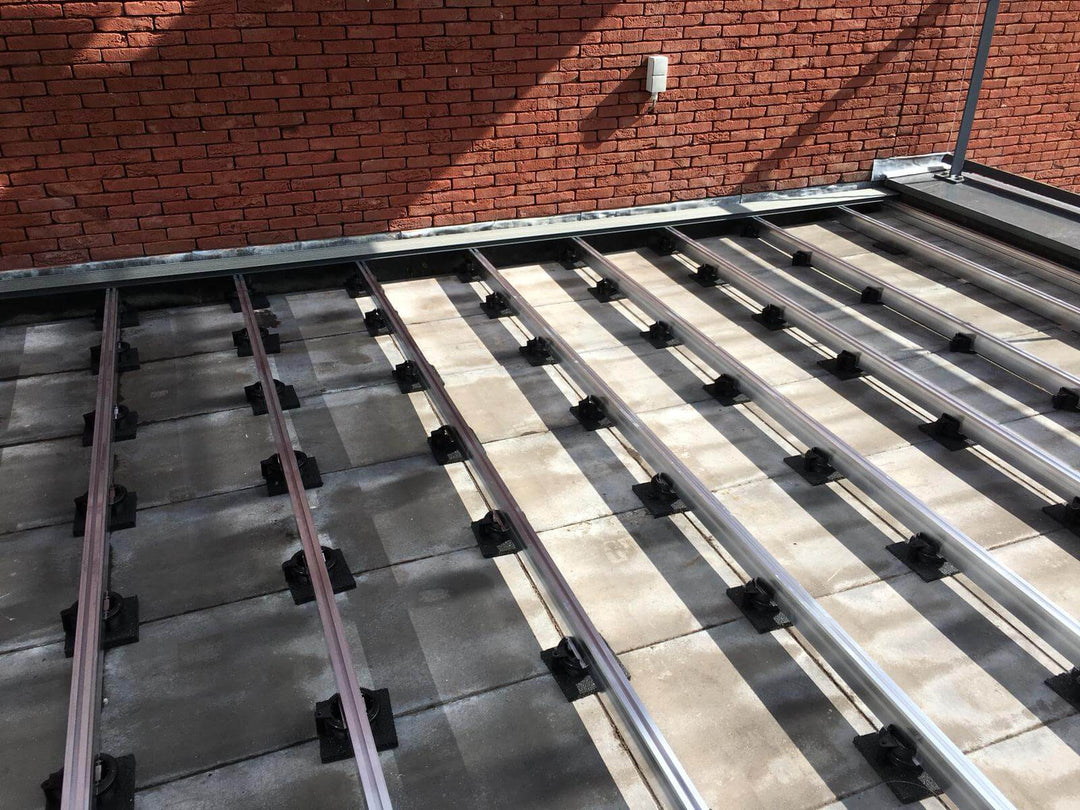

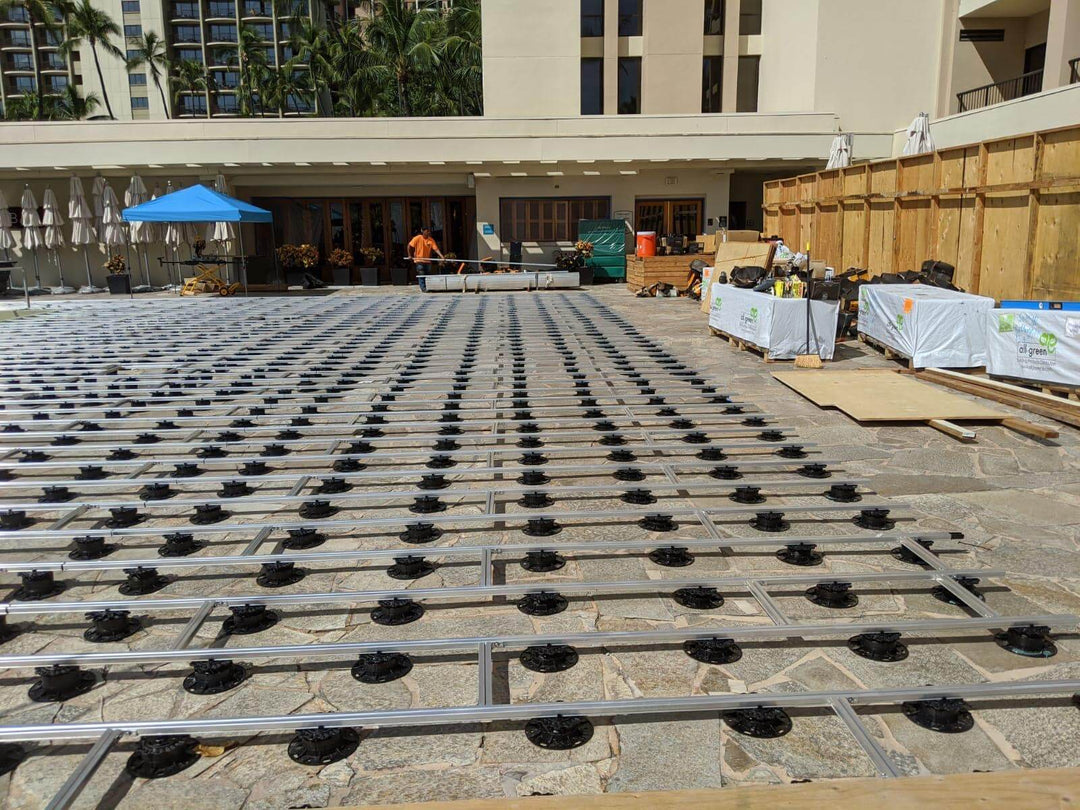

Die Montage auf Stelzlager.

Der Achsabstand zwischen der Aluminium-Unterkonstruktion darf maximal 40cm betragen. Der Abstand der Stelzlager zueinander beträgt max. 50cm. Je nach Belastung ist ein geringerer Abstand erforderlich. Der Abstand zwischen den Querstreben beträgt max. 150cm.

Die Montage ohne Stelzlager.

Die Aluminium-UK lässt sich auch ohne Stelzlager verwenden. In diesem Fall können Gehwegpatten im Abstand von 50 cm verwendet werden. Bei dieser Art der Verlegung empfehlen wir den Bau eines Rahmens, um die nötige Stabilität zu erreichen. Eine Queraussteifung ist dann nicht mehr erforderlich. Zudem wird empfohlen die UK am Boden mit mindestens zwei Punkten zu fixieren. Hierzu bietets sich das Verwenden von Winkel an.

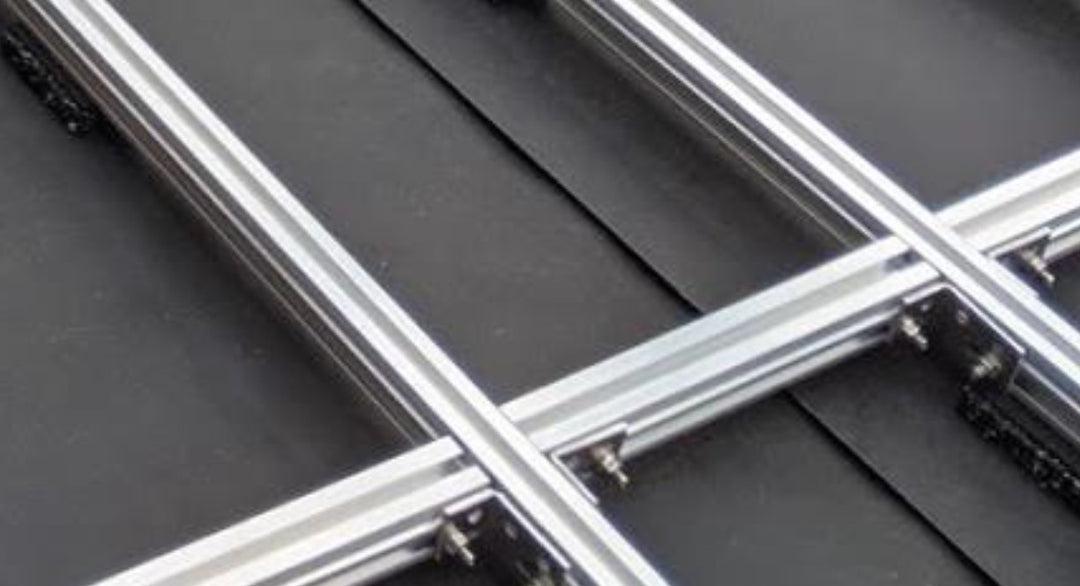

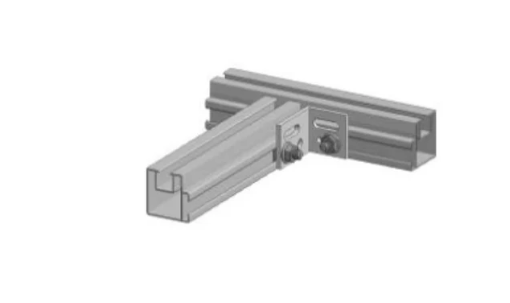

Die Aluminiumträger können mit einem speziellen Verbindungsstück verbunden werden. Aluminiumträger dehnen sich bei einer Temperaturdifferenz von 10 Grad Celsius um ca. 0,23 mm pro Meter aus. Achten Sie bei den Aluminiumträgern immer auf einen minimalen Abstand zwischen Wänden und festen Gegenständen von 10-15 mm (je nach Länge und Breite der Terrasse). Bei größeren Flächen ist die Ausdehnung und Schrumpfung der Ausdehnungs- und Schrumpfungswerte gut zu berechnen, bevor man mit der Montage anfängt.

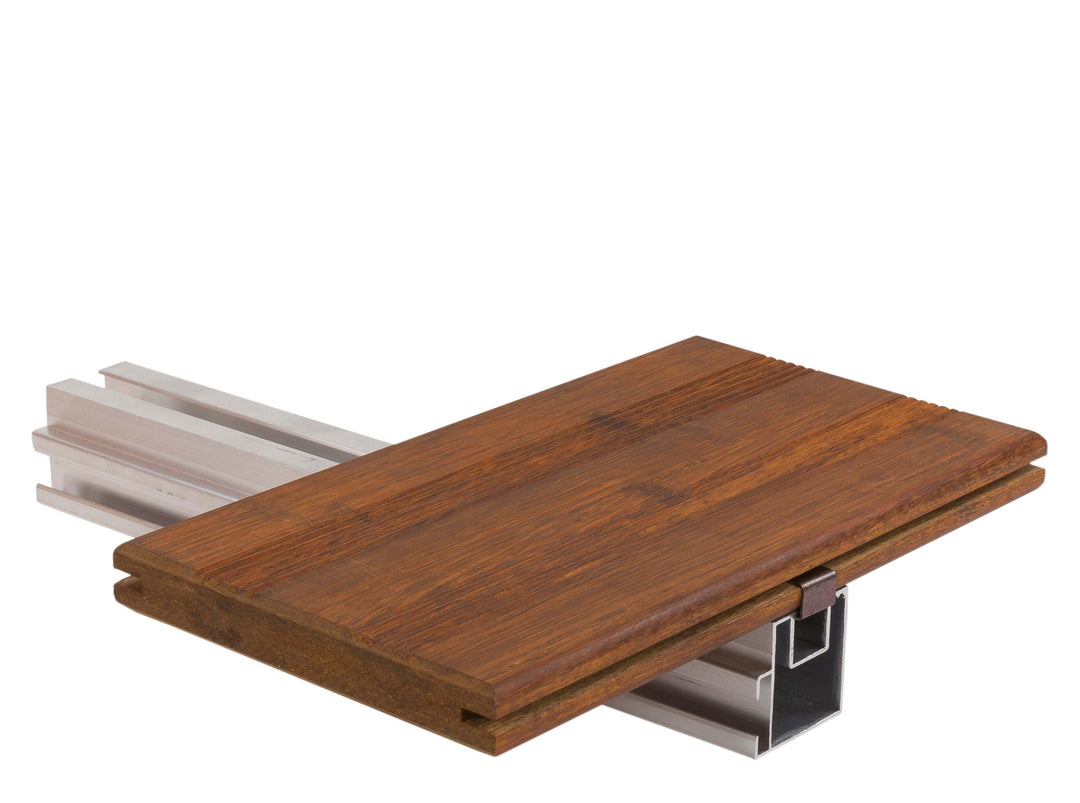

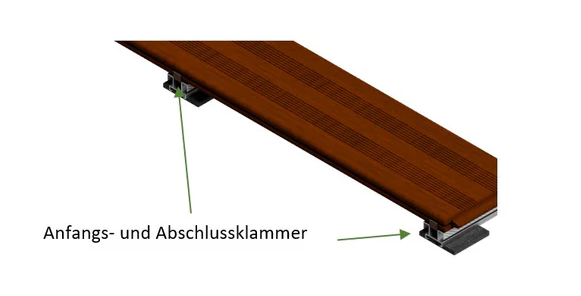

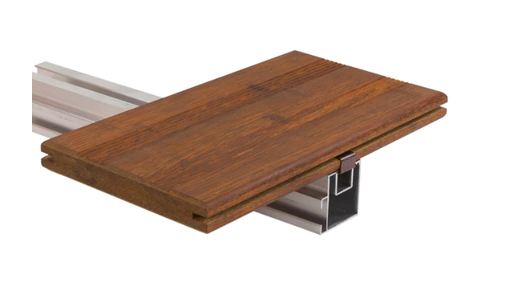

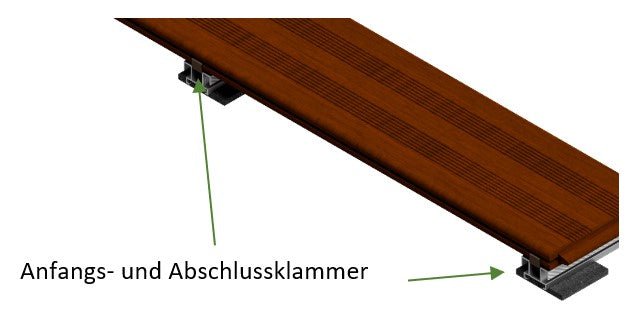

Für die Montage der ersten und letzten Dielenreihe kommen die Anfangs/Endlicps zum Einsatz. Der wird mithilfe eines Schraubendrehers in das Profil eingeschoben, im Anschluss wird die erste Diele vorsichtig in den Clip geschoben. Die Spannung des Clips reicht aus, um die Diele zu halten. Beim Verlegen der Unterkonstruktion muss mindestens 2cm Abstand zu jedem feststehend Gegenstand mit eingeplant werden.

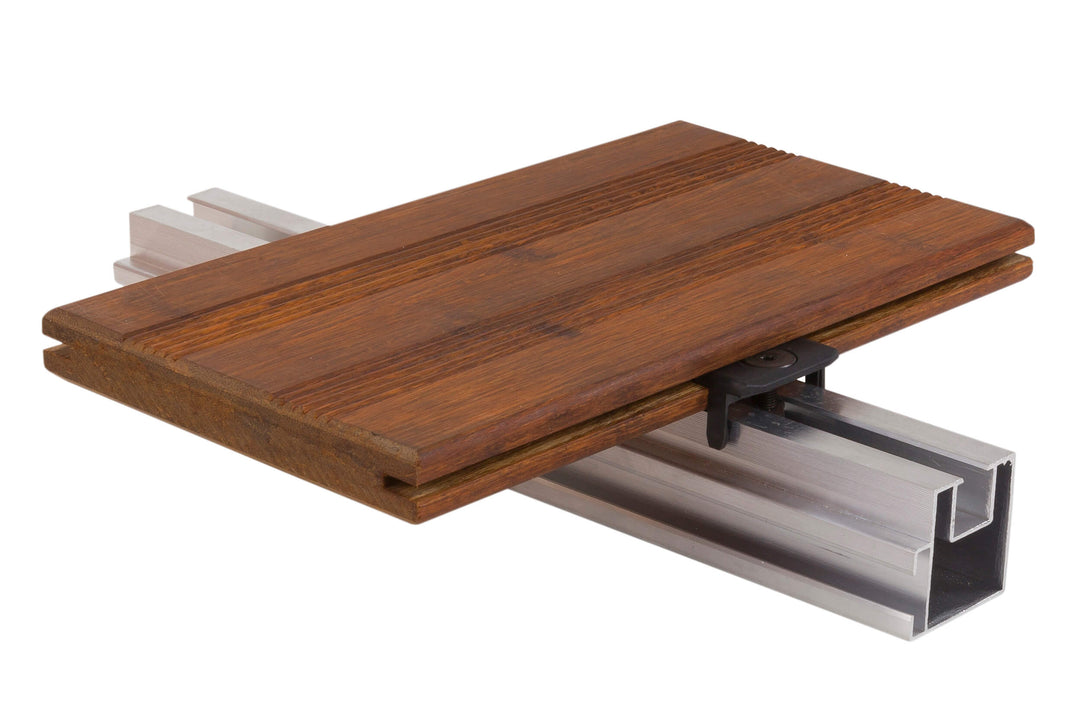

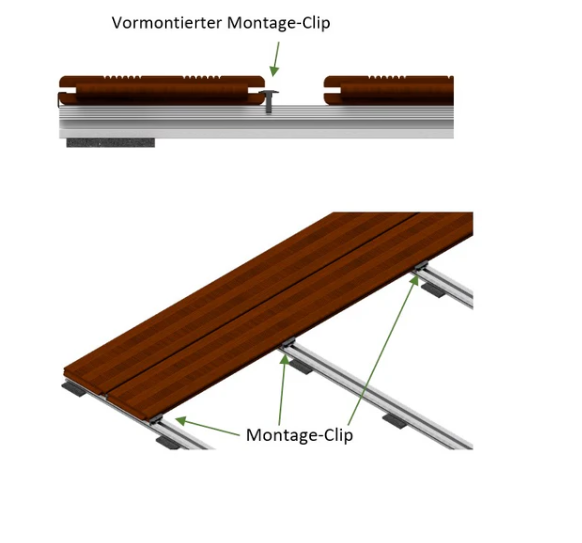

Im Anschluss daran kann der erste Montage-Clip in das Profil eingesetzt werden. Dazu wird der Nutenstein des Montage-Clips in die Nut des Alu-Profils eingeführt.  Danach wird der Montage-Clip bündig an die Terrassendiele geschoben. Sobald der Montage-Clip zwischen zwei Terrassendielen in das Alu-Profil gesetzt wurde, kann der Montage-Clip mit einem Langbit verschraubt werden. Dies wird bis zum letzten Brett fortgeführt. Es muss darauf geachtet werden, dass die ersten beiden Dielen exakt ausgerichtet sind. Eine schlecht ausgerichtete Diele lässt sich später nicht korrigieren.

Die Entwässerung - Das Gefälle.

Erforderlich ist ein Gefälle von ca. 2 %. , damit das Wasser sicher vom Haus weg abläuft.  Wäre die Terrasse waagerecht oder hätte gar ein Gefälle zum Haus hin, könnte bei starkem Regen das Wasser an die Hauswand, die Terrassentür oder in den Keller laufen und dort teure Feuchtigkeitsschäden verursachen.

Warum ein korrektes Gefälle unverzichtbar ist:

1.  Vermeidung von Staunässe

Wenn eine Terrasse ohne ausreichendes Gefälle montiert wird, bleibt Regen- oder Schmelzwasser in Form von Pfützen auf den Dielen länger stehen. Dauerhaft feuchtes Holz oder Bambus ist der ideale Nährboden für holzzersetzende Pilze, Moose, Schimmel und Fäulnis.

2. Erhöhung der Lebensdauer des Terrassendecks

Naturmaterialien vertragen dauerhafte Feuchtigkeit schlecht. Sie können aufquellen, sich verziehen oder schneller verrotten. Durch ein Gefälle fließt das Wasser schneller ab, und die Terrasse kann nach einem Regenschauer schneller wieder abtrocknen, das erhöht die Haltbarkeit des Terrassendecks, inkl. der Unterkonstruktion. Im Winter kann stehendes Wasser gefrieren und das Material schädigen.

3. Optik und Sauberkeit

Wasser, das in Pfützen stehen bleibt und verdunstet, hinterlässt unschöne Schmutz-, Staub- und Kalkränder. Ein Gefälle sorgt dafür, dass Regenwasser den Schmutz wie bei einer leichten Selbstreinigung direkt von der Terrasse spült.

Fazit: Ein fehlendes Gefälle ist einer der häufigsten Montagefehler bei Terrassen. Wer hier eins der "Grundgesetze" für eine fachgerechte Montage beim Terrassenbau ignoriert, läuft in die Gefahr die Terrasse schon nach wenigen Jahren aufwendig sanieren oder komplett erneuern zu müssen.

Tipp: Für die Entwässerung können Sie unsere Drainagedielen verwendet werden. Andere Lösungen müssen bauseits erfolgen. An Türen oder bodentiefen Fenstern muss mit einer Drainage entwässert werden.

Die Hinterlüftung und Abstände.

Der zwingend erforderliche Abstand zwischen den Terrassendielen und allen feststehenden Bauteilen (Rasen, Steinen, Hauswänden, Gartenmauern, Säulen, Treppenstufen oder an das Erdreich) ist unbedingt einzuhalten. Das ist eine weitere absolut wichtige Vorgabe für eine Sach- und Fachgerechte Montage.

Warum ein ausreichender Abstand (ca.2 cm) unverzichtbar ist:

• Das Quellen und Schwinden – das „Arbeiten“

Der erforderliche Abstand dient den konstruktiven Holzschutz und ermöglicht es dem Naturprodukt Bambus aus Feuchtigkeit und Temperaturen zu reagieren. Bambus ist ein hygroskopisches Material. Bei Regen und hoher Luftfeuchtigkeit nehmen die Bambusfasern Feuchtigkeit auf und die Bambusdiele dehnt sich aus, das s.g. Quellen, und bei Sonne und Trockenheit, gibt das Material Feuchtigkeit ab, und die Diele zieht es sich wieder zusammen das s.g. Schwinden.

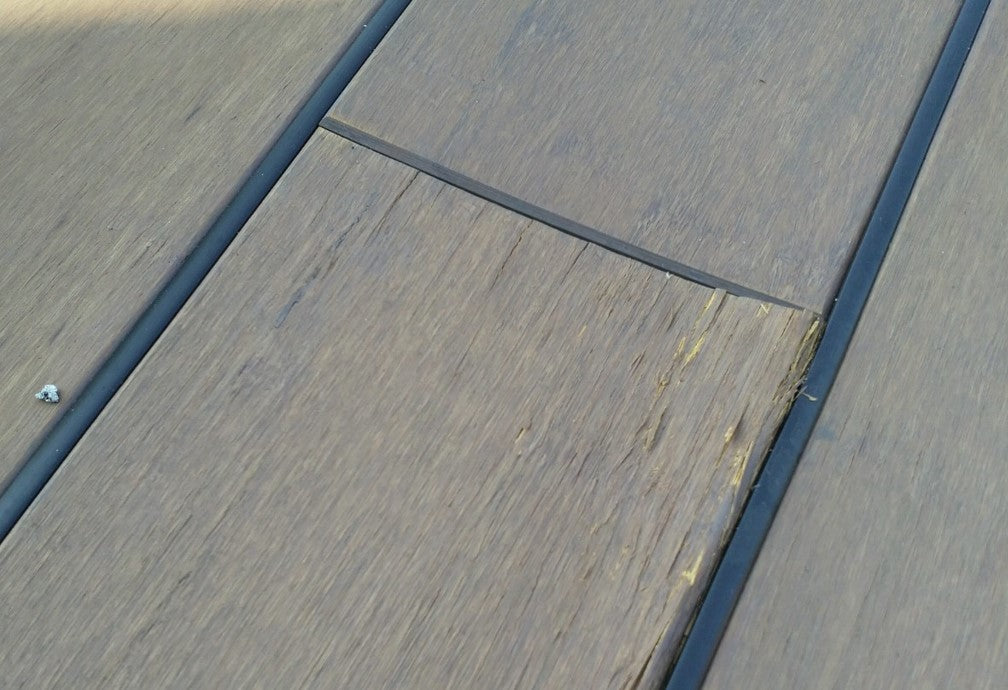

Wenn die Dielen jetzt so montiert werden das diese keinen Platz zum Ausdehnen haben, entstehen Kräfte die sich dann in der Fläche abbauen. Die sichtbaren Folgen:

Dielen wölben sich.

Dielen splittern verstärkt.

Dielen verklemmen sich bei der Ausdehnung.

Befestigungen können gelockert werden oder abreißen.

• Die Hinterlüftung und Trocknung

Für eine lange Haltbarkeit müssen die Dielen schnell trockenen können. Neben dem Gefälle ist eine ausreichende Hinterlüftung zwingend erforderlich. Ein Abstand sorgt dafür das eine gute Luftzirkulation das gesamte Deck von unten umströmt. Dadurch trocknen die Dielen besser ab und bleiben länger haltbar. Wenn die Bambusdielen nun z.B. direkt an einer Wand anliegen, staut sich dort die feuchte Luft. An dieser Kontaktstelle bleibt der Bambus dauerhaft feucht, was zu Schimmel, Pilzbefall und Fäulnis führen kann. Außerdem kann die Feuchtigkeit, durch den sogenannten Kapillareffekt vom nassen Bambusholz in die Wand ziehen und umgekehrt. Das kann zu unschönen Wasserflecken, abplatzendem Putz, beschädigter Isolierung oder sogar zu Schimmel im Mauerwerk führen.

• Wasserablauf verbessern – Vermeidung von Schmutzansammlungen

Auf einer Terrasse sammeln sich immer Verunreinigugnen wie Staub, Polllen oder Laub. Wenn es keinen oder nur einen winzigen Spalt z.B zu einer Hauswand gibt, setzt sich dieser Schmutz genau dort in der Ritze fest. Zusammen mit Regenwasser entsteht so ein Bereich der niemals richtig austrocknet. Ein ausreichend großer Abstand hilft, Staunässe und Schmutzansammlungen zu vermeiden.

 Auch entkoppelt der Abstand die Terrasse akustisch vom Haus (Schallbrücken).

Zusätzlich muss darauf geachtet werden, dass eine Terrasse von den Seiten aus hinterlüftet werden kann. Die Hinterlüftung kann durch Aufständern in Kombination mit Lufteinlässen wie Drainagen, Gittern oder anderen konstruktiven Lösungen gewährleistet werden. Bei Dachterrassen ist ein Mindestabstand von 2cm zur Attika zwingend einzuhalten. Die 2cm gelten auch für den Abstand zum Rasen, Rasenkantensteinen, Gebäudewänden und alle anderen fest montierten Bauteile / Bauwerke. Sollte die Attika mehr als 10cm über die Terrasse hinausragen, ist eine zusätzliche Belüftung durch Drainagen o.ä. zu gewährleisten. Ein komplettes Verschließen der Unterkonstruktion ist nicht zulässig. Staunässe und eine fehlende Hinterlüftung können zu irreparablen Schäden an den Bambusdielen führen.

Fazit: Der Abstand zu feststehenden Bauteilen und das sicherstellen das der Aufbau des Terrassendecks, von den Seiten auf belüftet wird, verhindert Spannungen, Feuchteschäden und Verformungen und sorgt dafür, dass die Terrasse dauerhaft funktionsfähig bleibt. Irreparabel Schäden an den Dielen sind anderenfalls nahezu unvermeidbar.

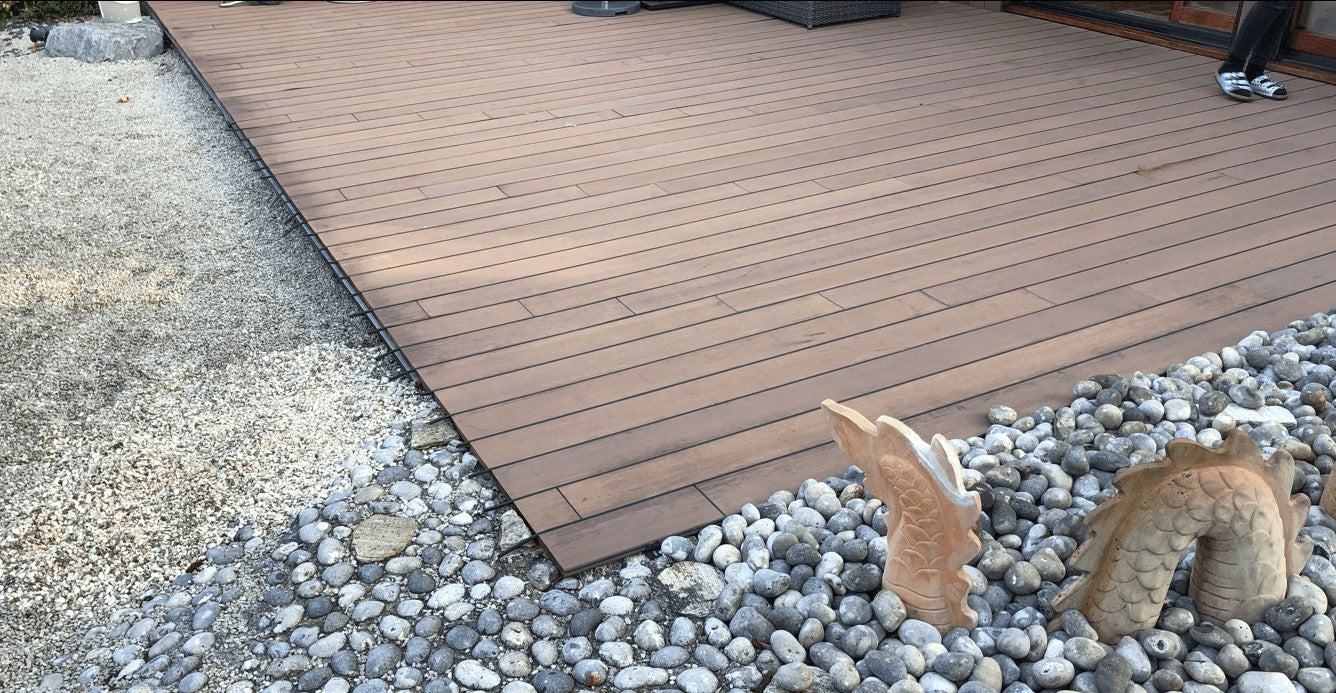

Bei dem nachfolgenden Beispiel wurde das Thema Hinterlüftung zu 100% ignoriert. Der Aufbau der Terrasse ist von allen vier Seiten hermetisch abgeriegelt. Zusätzlich sind die seitliche Fugen auch noch mit einem Fugenband verschlossen. Die Folge, die Dielen sind von unten dauerhaft Feucht, verformen sich und werden irreparabel beschädigt.
